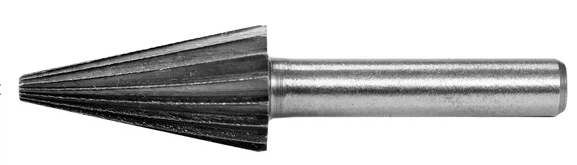

Lime rotative à pointe conique en acier rapide

Numéro d'article: MP61718





"Lime rotative à pointe conique en acier rapide

Diamètre: 12mm

Longueur: 55mm

Longueur de la partie travaillante : 25 mm

Taille du manche : 6 mm"





1. Structure de base et principe de fonctionnement



1. Analyse de la conception de la pointe conique

Géométrie conique : le diamètre se rétrécit progressivement de l'extrémité de la tige à la pointe (le diamètre de la pointe est généralement inférieur à 12 mm) pour former une surface de coupe conique permettant une pénétration facile dans des espaces étroits ou l'usinage de trous coniques ;



Caractéristiques de la pointe pointue : la pointe a un petit rayon de courbure, ce qui permet de positionner avec précision le point de traitement, adapté à la sculpture détaillée ou au meulage dans des zones étroites ;



Matériau en acier rapide-(HSS) : contient du tungstène, du molybdène et d'autres éléments d'alliage, a une dureté de HRC62 -68 et a une résistance à l'usure meilleure que l'acier au carbone ordinaire. Il convient à la coupe à vitesse moyenne-des métaux, du bois et d'autres matériaux.



2. principe de fonctionnement

Entraîné par des broyeurs électriques, des polisseuses pneumatiques et d'autres équipements (vitesse de rotation de 10,000 - 30 000 tours/min), le tranchant en spirale (ou motif de grille) sur la surface conique est utilisé pour meuler et fraiser la pièce, et un traitement précis est obtenu grâce à la coupe de la pointe. Le profil conique peut être adapté aux rainures ou aux trous coniques à différents angles.





2. Utilisations spécifiques

1. Domaine de transformation des métaux

Usinage de trous coniques et de surfaces coniques inversées

Usiner des trous coniques (tels que des trous d'épingle coniques, des trous de guidage en forme d'entonnoir) dans les pièces métalliques pour adapter les connecteurs coniques ;

Meulez la cavité du moule et la surface conique inversée des pièces mécaniques (comme la correction de l'angle de dépouille des moules à injection) pour assurer un démoulage en douceur des pièces.



Meulage de trous profonds et d'espaces étroits

Ébavurer et chanfreiner profondément dans le fond des trous profonds (tels que des trous d'une longueur supérieure à 5 fois le diamètre), difficiles à atteindre avec des limes ordinaires à manche droit ;

Meulez les bords des structures à fentes étroites telles que les rainures d'engrenages et les guides de chaîne pour éliminer les bavures résiduelles (telles que les bavures de racine de dent après le traitement thermique des engrenages).



Sculpture de structure en forme

Gravez des mots et des motifs sur des panneaux métalliques et des bijoux (tels que des ornements en argent et des bronzes) et utilisez la flexibilité des pointes coniques pour obtenir un traitement de lignes fines ;

Traitement de rainures de forme spéciale-de pièces mécaniques (telles que les rainures incurvées des arbres à cames, les rainures incurvées des dispositifs médicaux).



2. Transformation du bois et artisanat

Sculpture de détail de sculpture sur bois

Sculptez les arêtes vives et les surfaces incurvées des objets artisanaux en bois (comme la pointe d'une statue, la texture des poils d'animaux), et la pointe effilée peut contrôler avec précision la profondeur de coupe ;

Traitez des ravins profonds et étroits dans des sculptures de racines pour simuler des textures naturelles (telles que des fissures dans l'écorce).



Décoration de meuble structure à tenons et mortaises

Coupez la surface des tenons coniques (tels que les cales et les tenons des meubles Ming et Qing) pour vous assurer que les tenons et les tenons s'ajustent bien, ou usinez des mortaises coniques sur des planches de bois.



3. Transformation des plastiques et des composites

Réalisation et mise en forme de modèles

Gravure de détails sur des modèles en plastique (tels que des modèles réduits d'avions et de voitures) (tels que des trous de rivets sur les revêtements d'avions, des motifs de calandre de voiture), les pointes effilées peuvent éviter d'endommager le modèle causé par une découpe sur une grande surface ;

Traitement des interfaces coniques des matériaux composites en fibre de carbone (tels que les trous de connexion des bras de drone) pour garantir la précision de l'assemblage.



Réparation de défauts sur pièces moulées par injection

Coupez les bords des éclairs et les trous de retrait dans les pièces moulées par injection (comme les coins pointus des pièces de jouets) ou les trous de refroidissement coniques dans la coque en plastique.



4. Entretien des automobiles et des machines

Réparation de pièces de précision

Réparez les trous de passage d'huile coniques dans le bloc moteur (tels que les trous de montage de la buse d'huile) pour éliminer le danger caché de fuite d'huile causée par l'usure ;

Meulez les surfaces coniques inversées des engrenages de transmission (telles que les anneaux coniques de synchronisation) pour restaurer la douceur du changement de vitesse.



Traitement des tuyaux et des vannes

Usinez des évasements coniques aux extrémités des tuyaux en cuivre et des tuyaux en aluminium pour adapter les joints de tuyaux coniques (tels que les raccords en cloche dans les systèmes de réfrigération).







3. Précautions d'emploi (optimisation de la sécurité et de l'efficacité)

Équipements et points d'installation

Confirmez que la taille du mandrin de l'outil est de 6 mm et doit être serrée lors de l'installation pour éviter de glisser. Si des vibrations sont détectées lors d'une rotation à grande vitesse-, arrêtez immédiatement la machine pour vérifier la concentricité ;

Évitez les opérations continues à long terme-pendant le traitement des métaux afin d'éviter la surchauffe et le recuit de l'acier rapide-(la dureté diminue au-dessus de 600 degrés).



spécifications de fonctionnement

Lors du traitement du métal, maintenez l'angle entre l'outil et la pièce à 10 degrés - 20 degrés et déplacez-vous uniformément le long du contour conique pour éviter que la pointe ne heurte verticalement la pièce et ne provoque l'effondrement des bords ;

Lors de la sculpture du bois, couper dans le sens du grain du bois peut réduire les fissures et la vitesse de rotation doit être réduite dans le sens contraire du grain du bois.



Jugement en matière d'entretien et de perte

Lorsque la tête de travail présente une usure évidente (telle qu'un tranchant émoussé, une pointe manquante), elle doit être remplacée à temps pour éviter de surcharger l'équipement en raison d'une résistance de coupe accrue ;

Après le traitement, utilisez une brosse métallique pour nettoyer les copeaux de métal ou de bois restants sur le bord afin d'éviter le colmatage de la rainure de coupe.



4. La différence avec les autres limes rotatives

Par rapport aux limes rotatives cylindriques : les pointes coniques sont plus adaptées au traitement de structures coniques, d'espaces profonds et étroits ou de scènes nécessitant un positionnement précis, tandis que les limes cylindriques conviennent au polissage de grandes-surfaces de trous plats ou cylindriques ;



Par rapport aux limes rotatives sphériques : les limes coniques ont des capacités de coupe de pointe plus fortes et conviennent à la gravure droite ou diagonale, tandis que les limes sphériques sont plus adaptées au polissage incurvé ou au traitement de rainures circulaires.
